電源トランス総合試験器 IKD2000P 特徴
電源トランス総合試験器 IKD2000P 概要

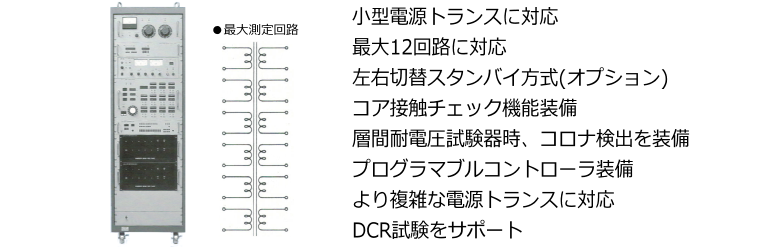

本試験機は、小型電源トランスの検査用に製作され、耐電圧、絶縁抵抗、層間耐電圧、無負荷電流、無負荷損失、無負荷電圧(12回路)、極性(12回路)の一連の試験を行い、良否を判定します。オプションによりDCR試験もサポート可能です。スタンバイ機能を備えた左右2組のテスト端子を装備し、テスト中、他方の端子は切り離されるため、テスト中であっても次に試験するトランスの接続作業が可能です（左右切換スタンバイ方式）。また、耐電圧試験、絶縁抵抗試験は任意の巻線間に対して行うことができ、対コア試験の確実性を保証するためコア接触チェック機能を装備しています。機能、用途に応じたシステム構成が可能です。
電源トランス総合試験器 IKD2000P 仕様（測定項目）
耐電圧試験器 IKD2011
絶縁抵抗試験器 IKD2022
層間耐電圧試験器 IKD3031
マルチ試験器 IKD2043
直流抵抗試験器 IKD2071
コントローラ IKD2213
スイッチングユニット IKD2111
外形寸法
| 出力電圧 | AC0～5kV 2段プリセット可能 |
|---|---|
| カットオフ電流 | 0.5/1/2/5/10/100mA 6レンジ |
| 出力容量 | 500VA(最大100mA) |
| 投入 | ゼロクロス投入 |
絶縁抵抗試験器 IKD2022
| 測定範囲 | 100kΩ～500GΩ |
|---|---|
| 印加電圧 | DC100V,250V,500V,1000V (4レンジ) |
| コンパレータ | デジタル設定,3桁,下限値設定 |
| 表示 | デジタル3桁 |
層間耐電圧試験器 IKD3031
| 出力電圧 | AC0～1200V |
|---|---|
| 出力周波数 | 400/500/600/800/1000Hz |
| 出力容量 | 120VA |
マルチ試験器 IKD2043
| 無負荷電流 | 16,32,64,128,256,512,1024,2048mA |
|---|---|
| 一次電圧計 | 8,16,32,64,128,256,512,750V |
| 二次電圧計 | 8,16,32,64,128,256,512,750V |
| 極性 | 12回路 |
| 入力電源 | AC100V 50/60Hz |
| 消費電力 | 600VA |
| 無負荷損失 | 電圧範囲 2V~750V 電流範囲 0~2.048A |
直流抵抗試験器 IKD2071
| 測定範囲 | レンジ1：0~124.99mΩ 100mA max レンジ2：0~1249.9mΩ 100mA max レンジ3：0~12.499Ω 100mA max レンジ4：0~124.99Ω 1mA max レンジ5：0~1249.9Ω 1mA max レンジ6：0~12.499KΩ 10μA max レンジ7：0~124.99KΩ 10μA max |
|---|---|
| 測定電圧 | 5VDC (開放時) |
| サンプリング時間 | 100ms |
| 測定時間 | 200ms以下 |
| 入力電源 | AC100V 50/60Hz 100VA |
コントローラ IKD2213
| ステップ数 | 最大50 |
|---|---|
| タイマー | 0.1~150秒 |
| プログラム | 最大256本まで記憶 |
スイッチングユニット IKD2111
| 各接続間の耐電圧 | AC6kV 50/60Hz |
|---|---|
| 絶縁抵抗 | 2000MΩ以上 DC1000V |
外形寸法
| 外形寸法 | 540W×770D×1,750H(mm) |
|---|
